Проекты : КО-810 "Сам-Елюр"

Общее описание

Двухэтажный жилой дом с подвалом и мансардой.

Общая приведенная площадь                                    961,4 м2
(в том числе 200,4 м2 летних помещений, и мансардные помещения)
Жилая площадь                                                 167 м2
Площадь застройки                                          625 м2

Стены наружные - кирпичные 510 мм толщиной с утеплителем 50 мм снаружи. Внутренние несущие стены - кирпичные 380 мм толщиной.
Перекрытия - ж/б плиты.

В данном проекте разработаны разделы:
АР (за исключением спецификаций оконных и дверных проемов, и отделочных чертежей),КР "Конструктивные решения"


Поэтажные планы

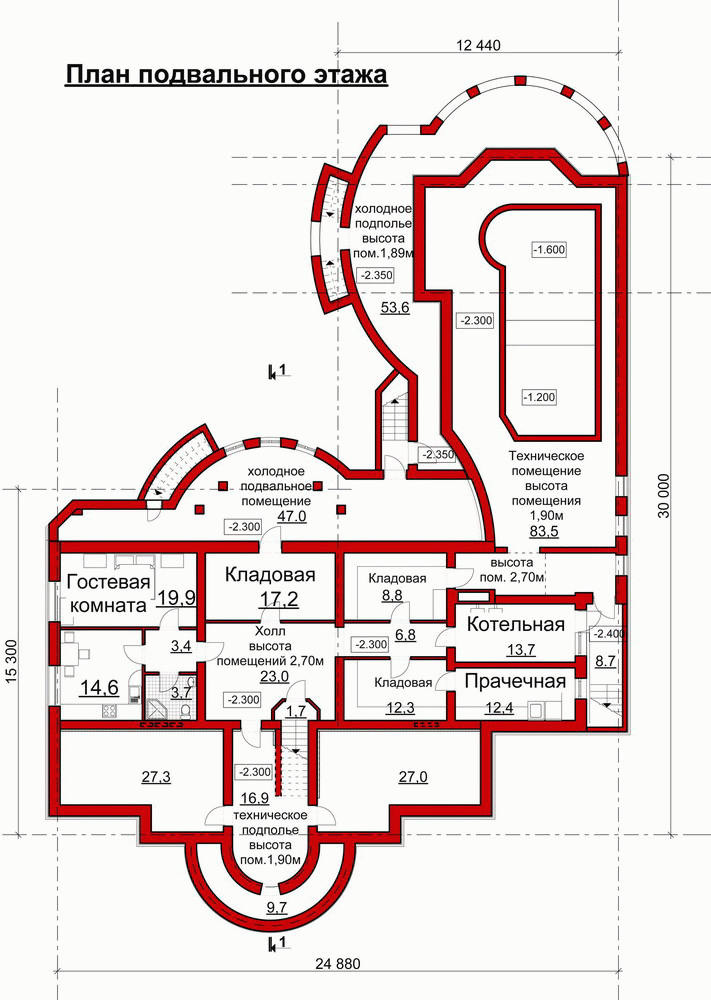

Цоколь
Цоколь

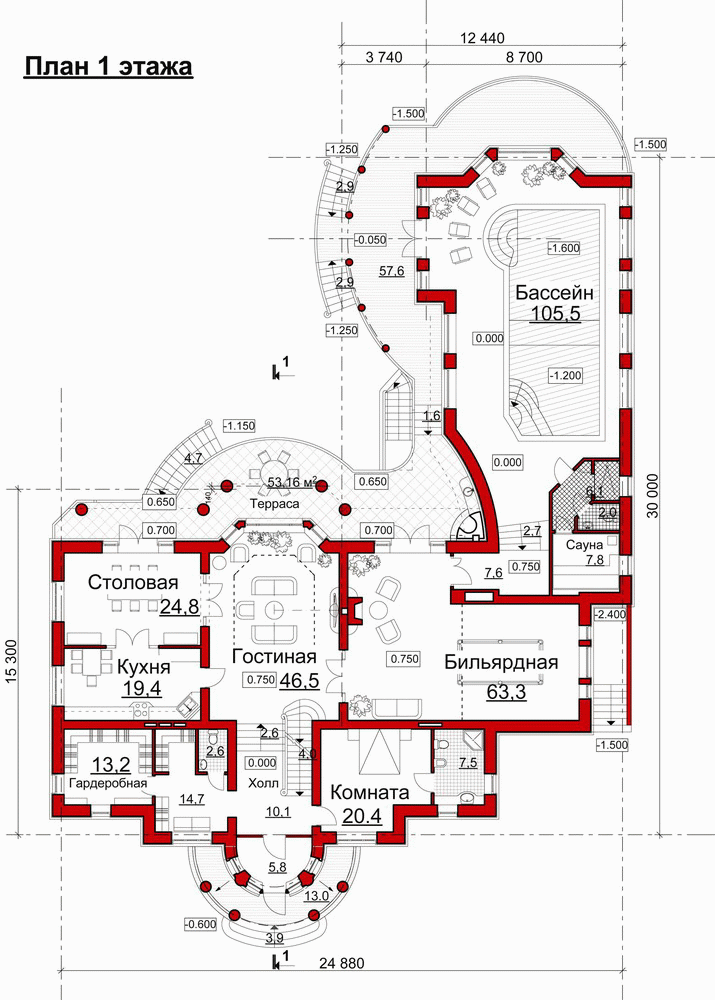

1-ый этаж
1-ый этаж

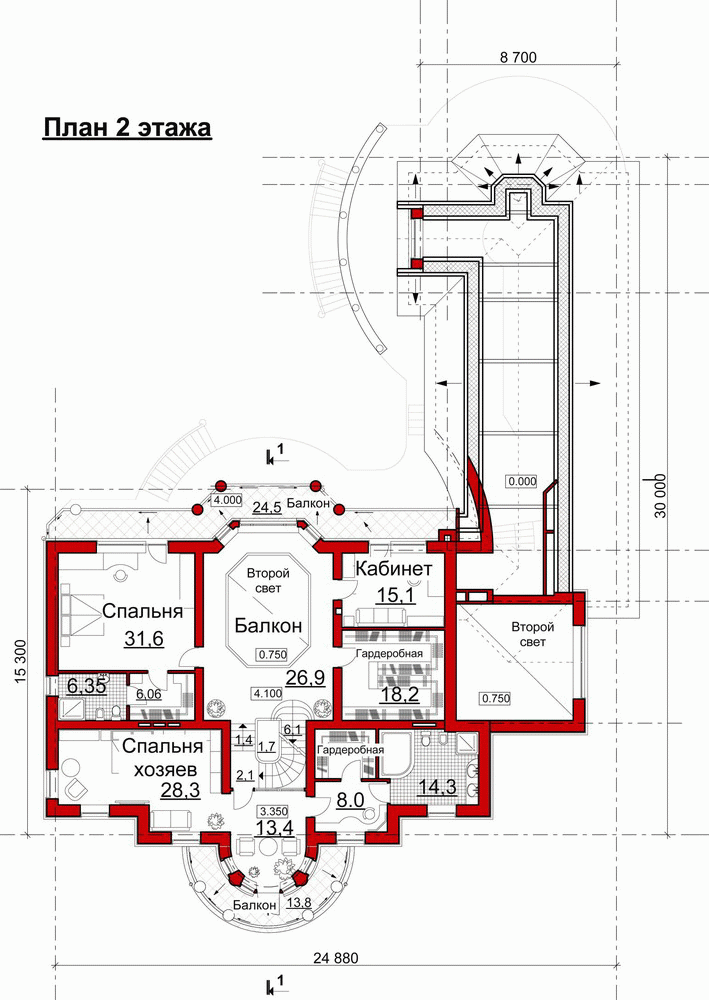

2-ой этаж
2-ой этаж

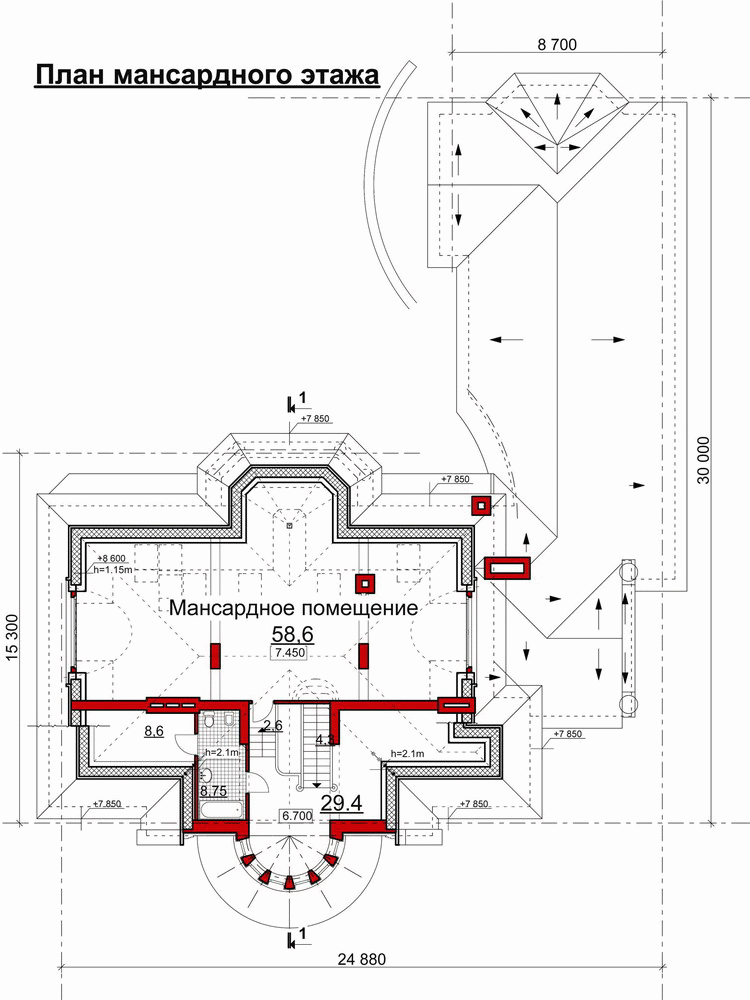

Мансарда
Мансарда

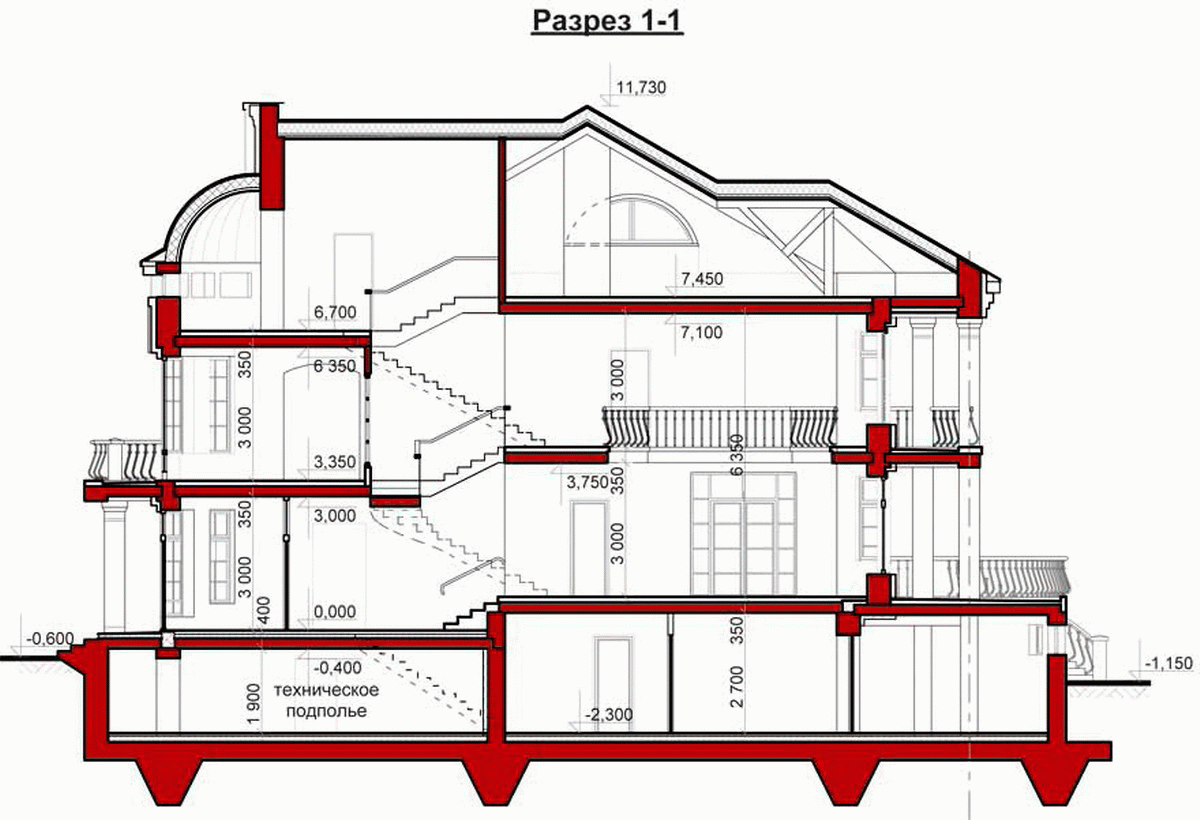

Разрез 1-1
Разрез 1-1

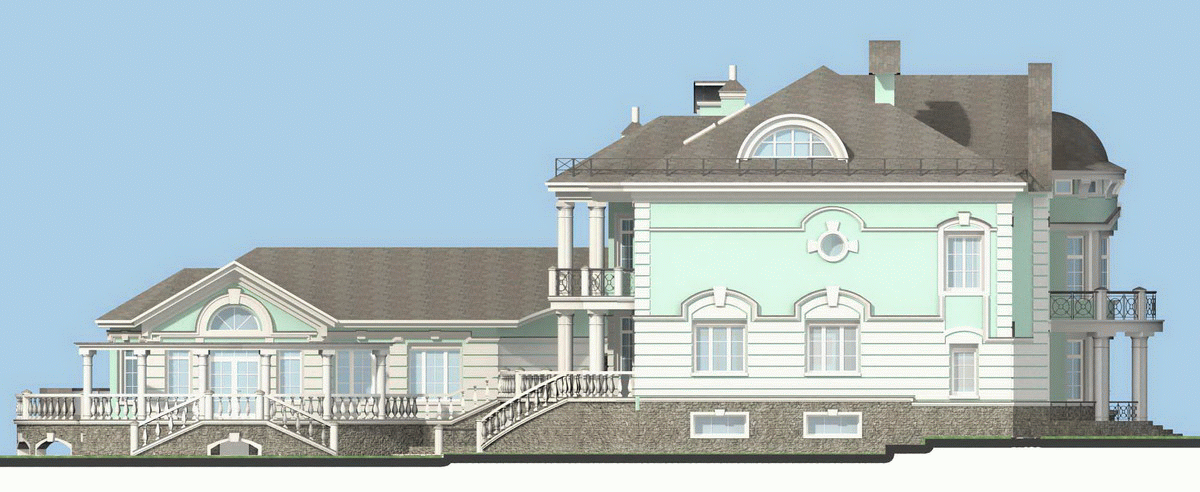

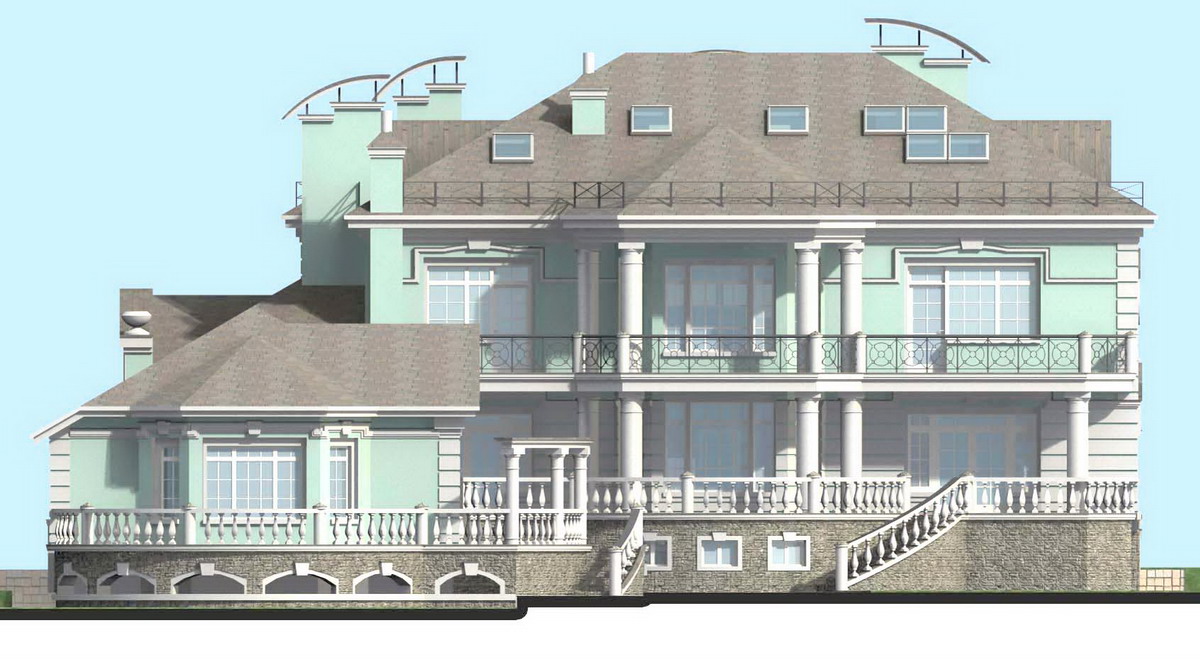

Фасад 1
Фасад 1

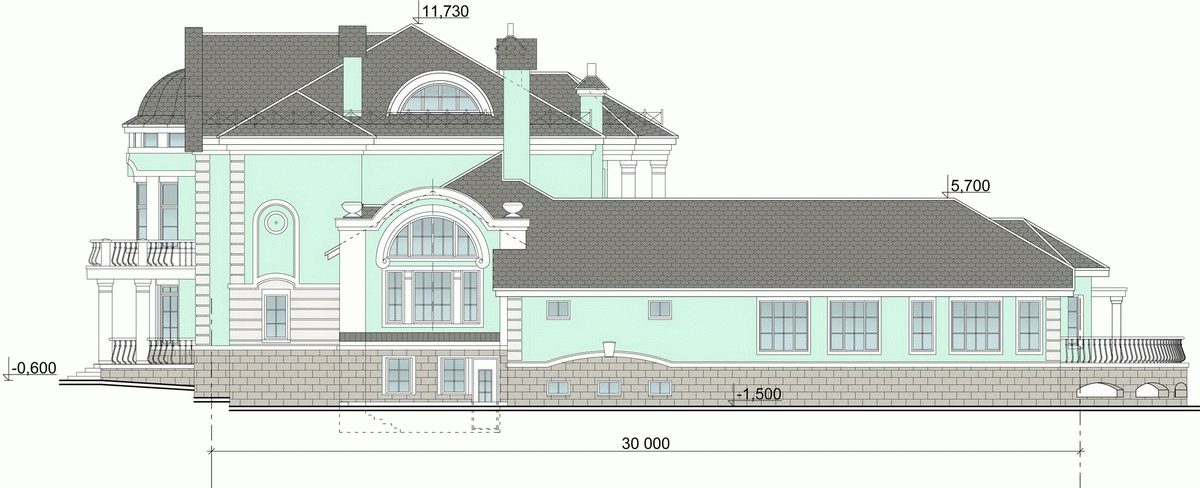

Фасад 2
Фасад 2

Модели
