Проекты : ДО-731 "Ива"
Общее описание
Семикомнатный жилой дом с пристроенным гаражом (Ива-1 дом)
Общая площадь (приведённая) 393,4 м2
Жилая площадь 197,2 м2
Площадь застройки 260,0 м2
Стены наружные и внутренние -- клеёный брус 300х300 мм.
Фундаменты -- буро-набивные сваи (D=300 мм.)
Перекрытия -- цокольное - монолитный ж/б по профнастилу,
1, 2 этажи - дощатый настил по деревянным балкам
Кровля -- скатная, мансардная (утеплённая), с деревянными стропилами
Лестницы -- деревянные
Окна -- деревянные или деревоаллюминиевые с двухкамерными стеклопакетами
Двери -- деревянные
Наружная отделка -- цоколь: натуральный камень.
Данный проект, по просьбе Заказчика, выполнен в сокращённом объёме.
Разработаны разделы АР (архитектурное решение) и КР (конструктивное решение) за исключением развёрток и конструкций брусовых стен.
Брусовые стены выполняются подрядчиком на основании развёрток и конструкций, разработанных фирмой-изготовителем сруба.
Не разрабатывались разделы инженерного оборудования: ВК (водоснабжение и канализация), ОВ (отопление и вентиляция), ЭО (электрооборудование) и СС (слаботочные системы).
Также см. проект «ОЗ-9 "Ива" баня»
Стоимость
Стоимость рабочей документации по проекту ДО-731 "Ива" - 45 000 руб.
Поэтажные планы

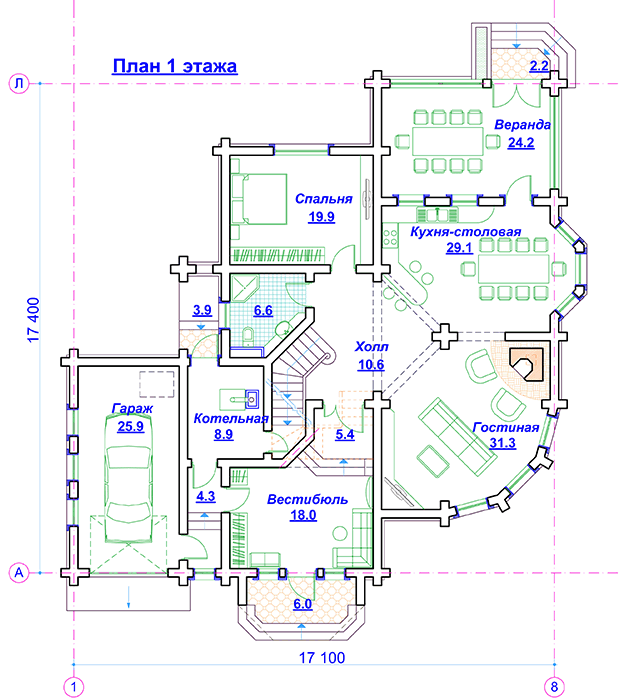

1-ый этаж

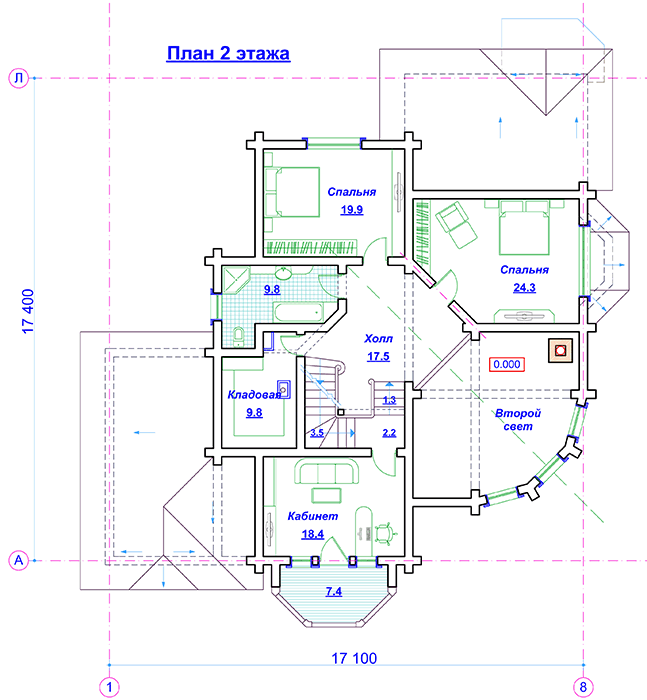

2-ой этаж

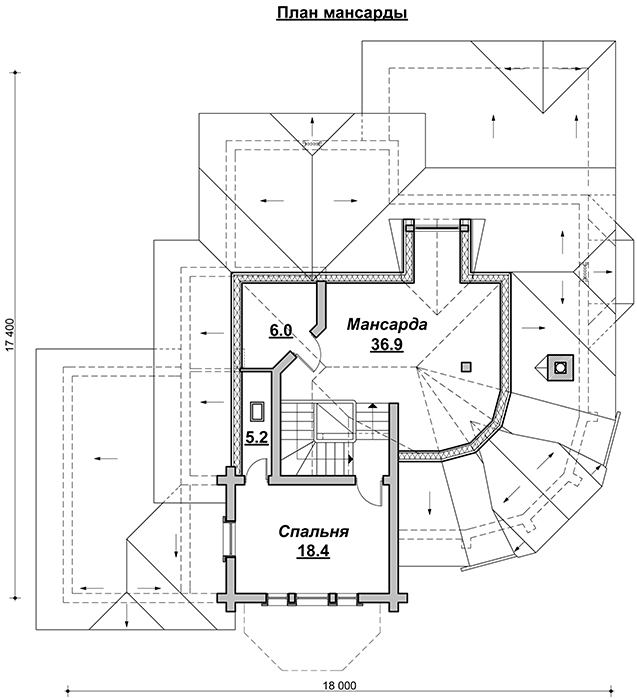

Мансарда

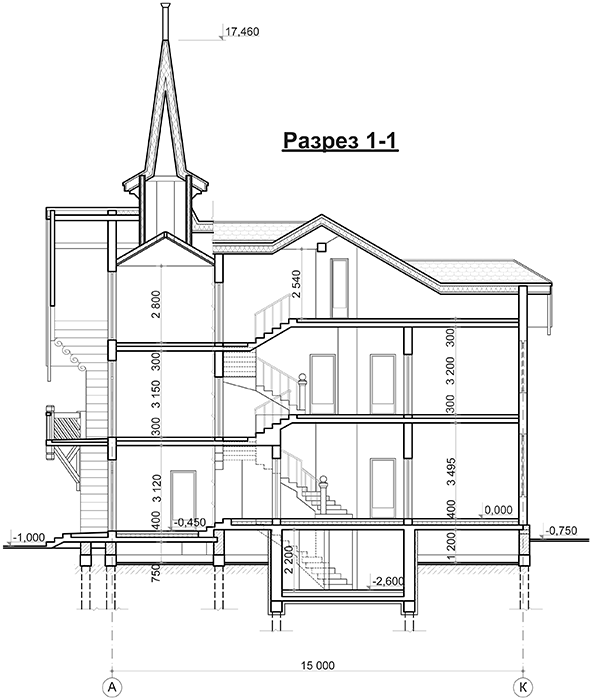

Разрез

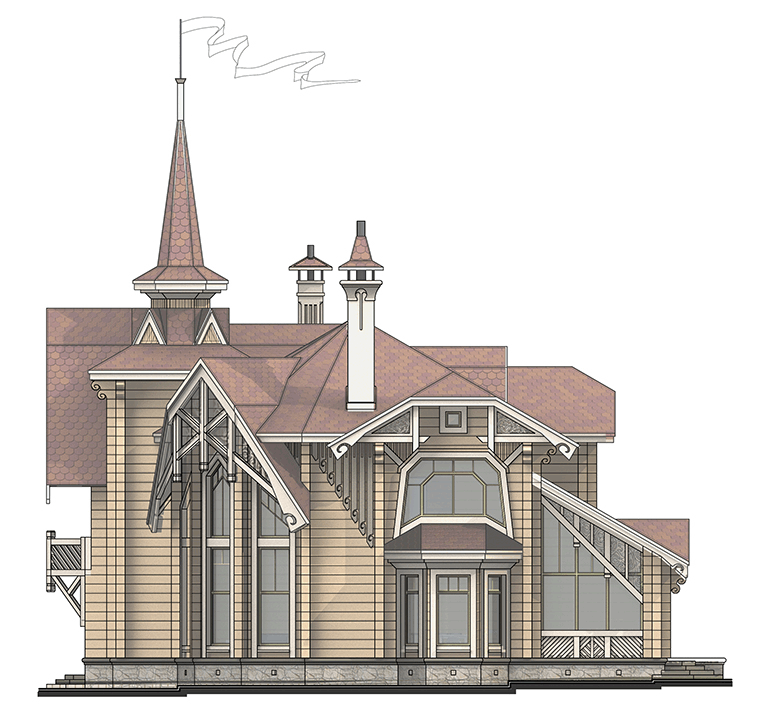

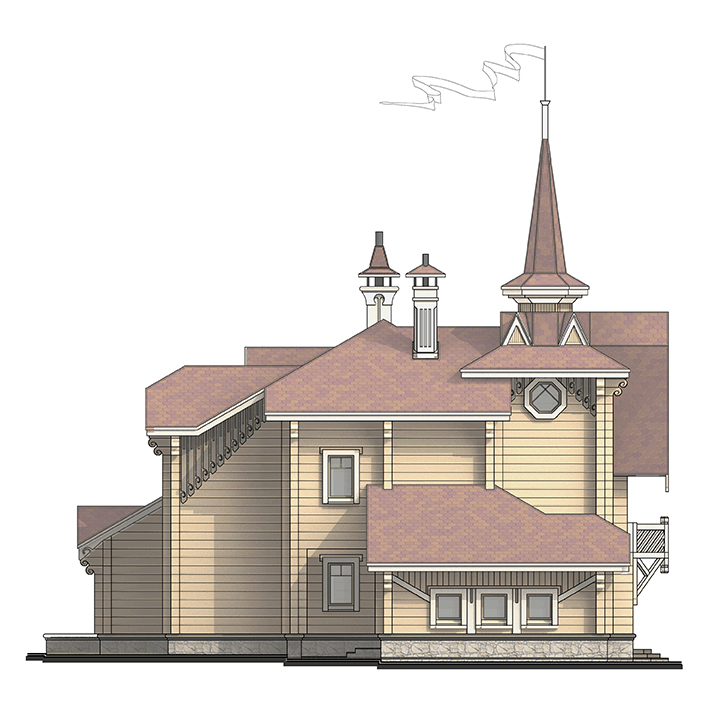

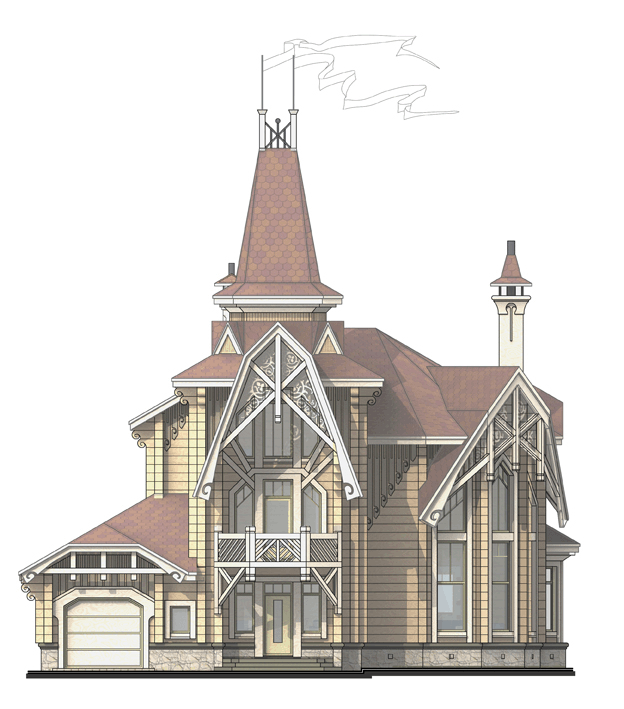

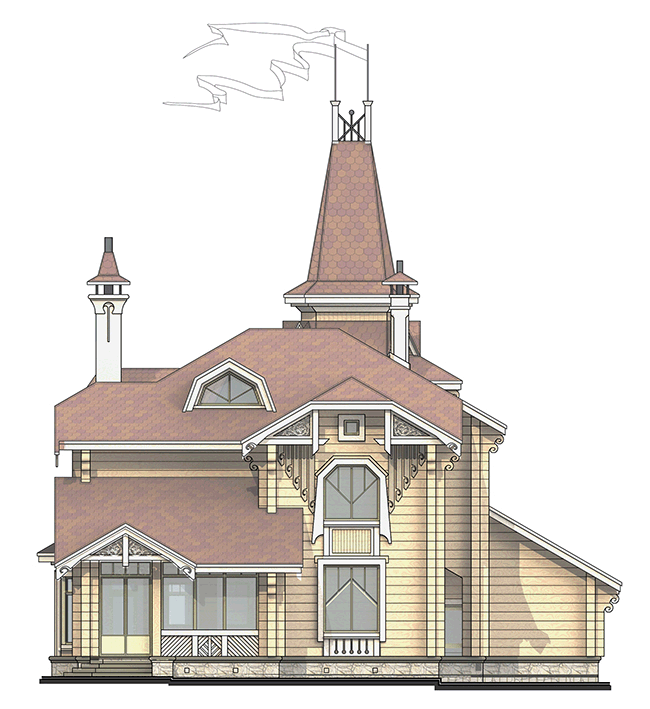

Фасад 1

Фасад 2

Фасад 3

Фасад 4

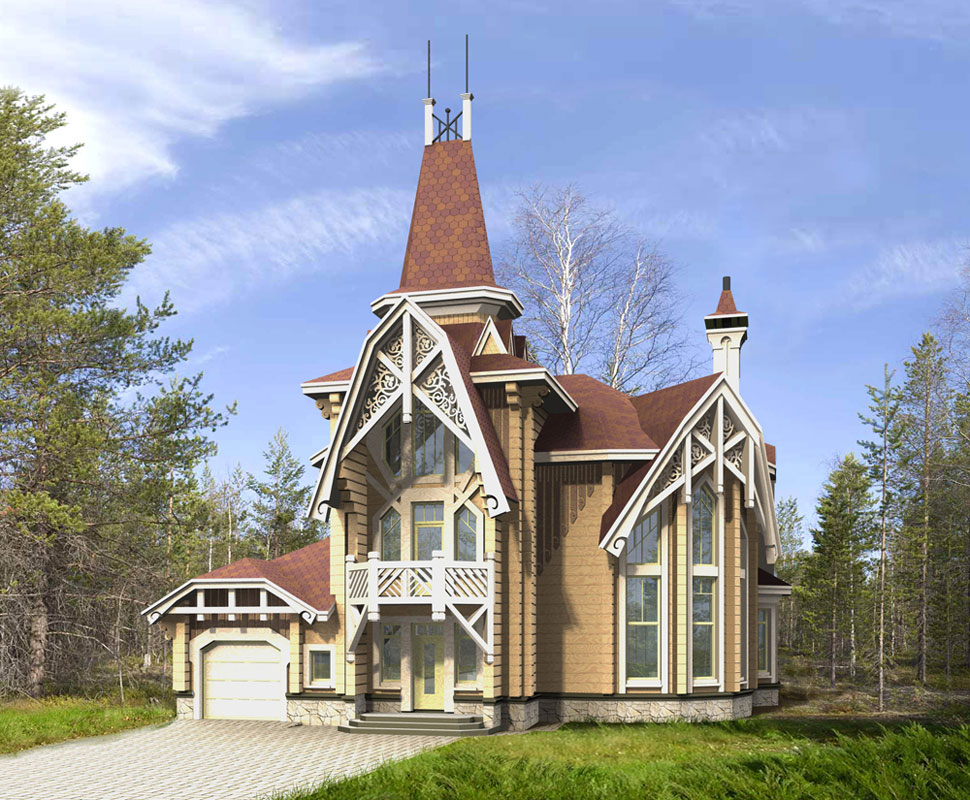

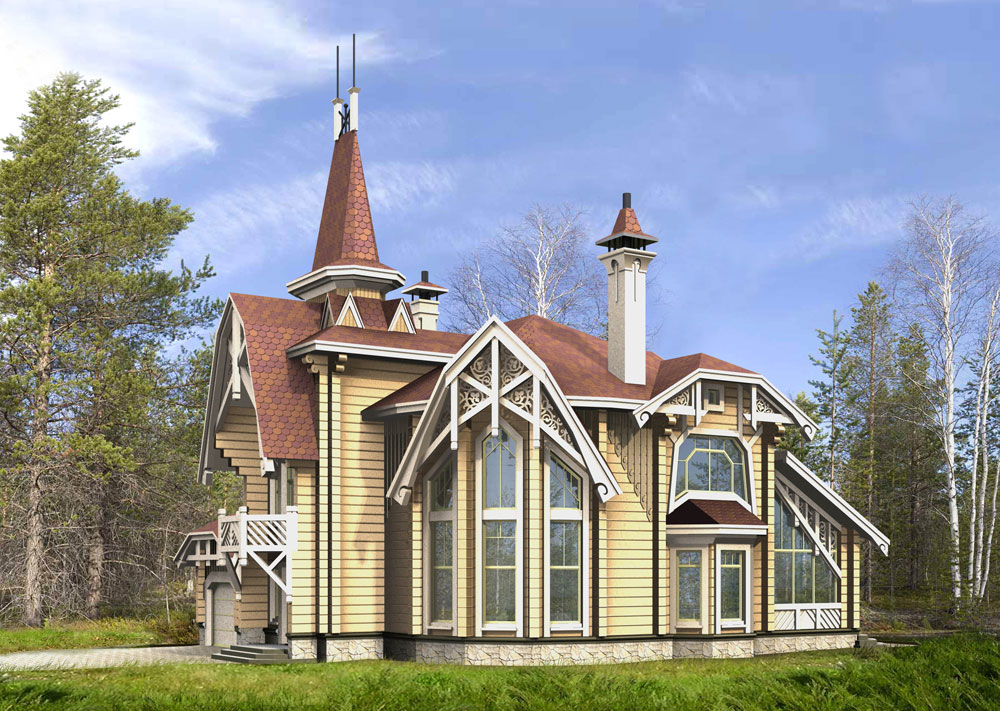

Модели

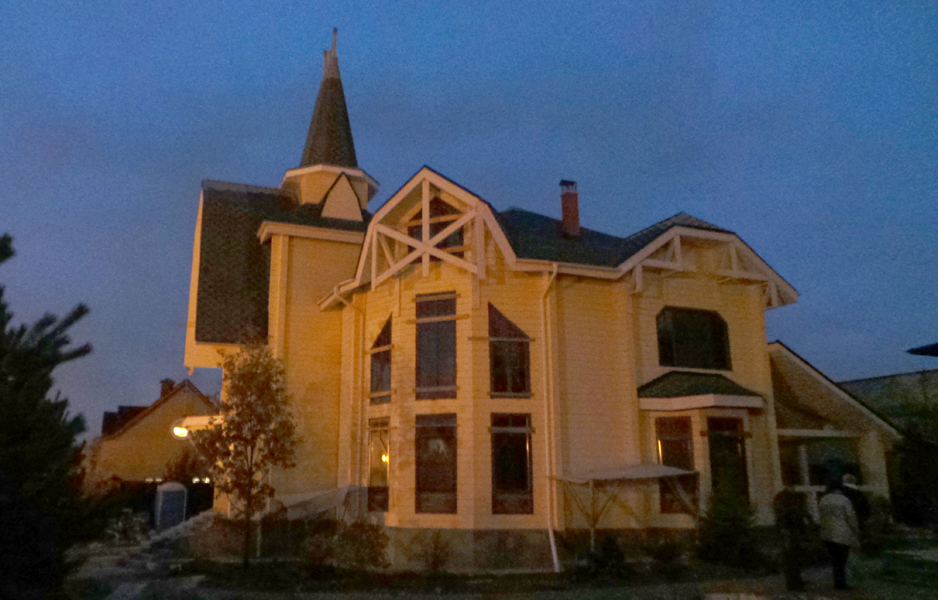

Фотографии
|
