Проекты : КО-622 "Андал-Зав"

Общее описание

Площадь здания (строительная) 564,1 м2
Общая площадь (без учета площади подвала) 390.7 м2
площадь подвала 173.4 м2
Площадь застройки 277,4 м2
Этажность 2

Стены наружные -- кирпичные 640 мм толщиной.
Стены внутренние несущие -- кирпичные 380 мм толщиной.
Фундаменты -- монолитные ж/б.
Перекрытия -- ж/б плиты.
Кровля -- скатная, чердачная, с деревянными стропилами по металлическим балкам.
Лестницы -- монолитные ж/б.
Окна -- деревянные с двухкамерными стеклопакетами.
Двери -- деревянные
Наружная отделка -- цоколь: натуральный (искусственный) камень; 1, 2 этажи: облицовочный кирпич; детали: натуральный камень; детали из пенополистирола по каталогу фирмы "IZODECOR"


Стоимость

Стоимость рабочей документации по проекту КО-622 "Андал Зав" - 65 000 руб.
Комментарий: Разделы: АР, КР, (ОВ и ВК - каналы)

Также см. проект «Г-10 "Андал-Зав" гараж»



Поэтажные планы

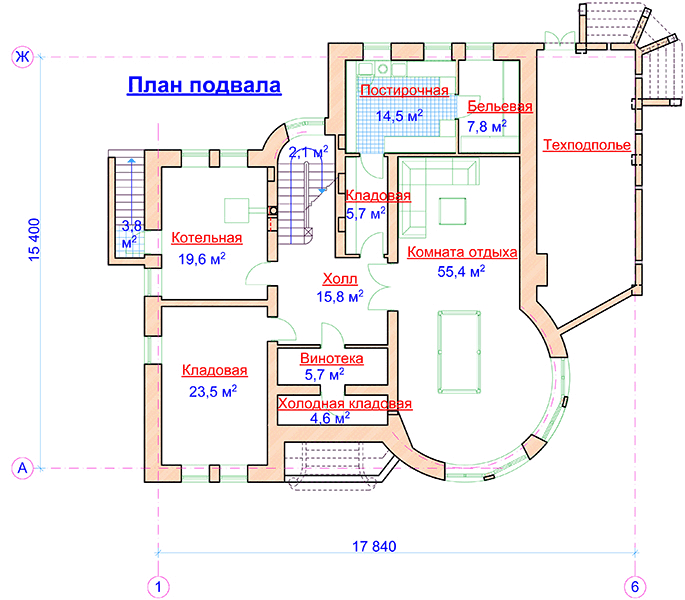

Цоколь
Цоколь

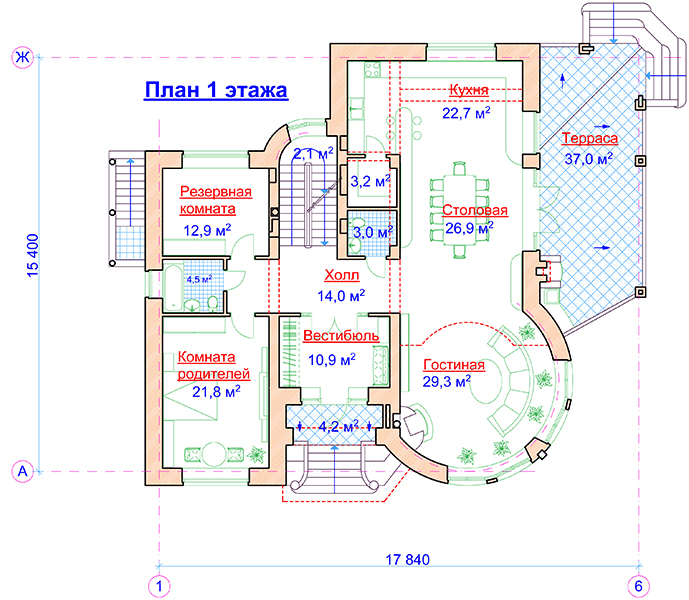

1-ый этаж
1-ый этаж

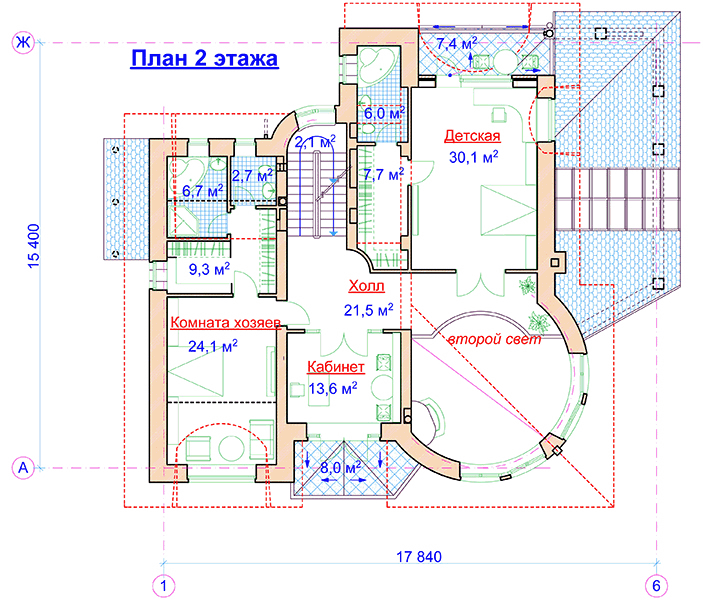

2-ой этаж
2-ой этаж

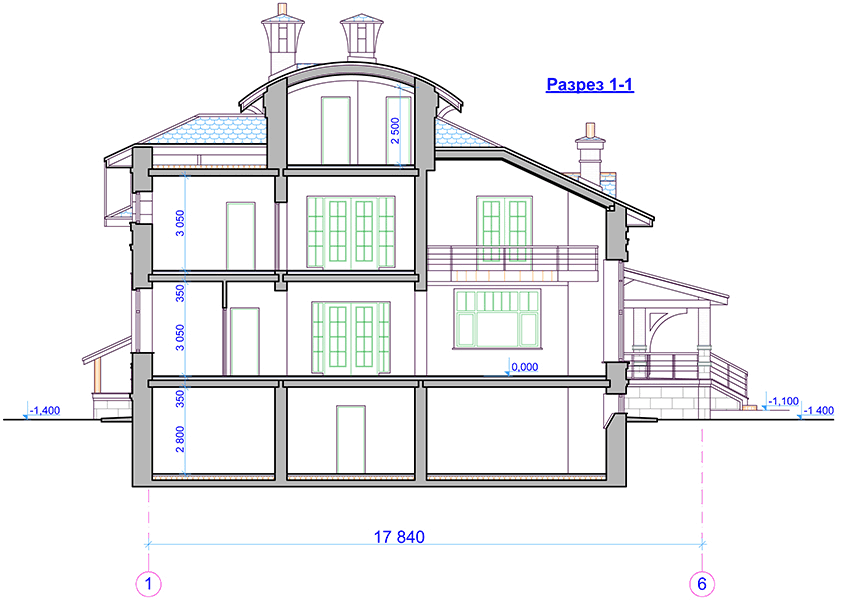

Разрез 1-1
Разрез 1-1

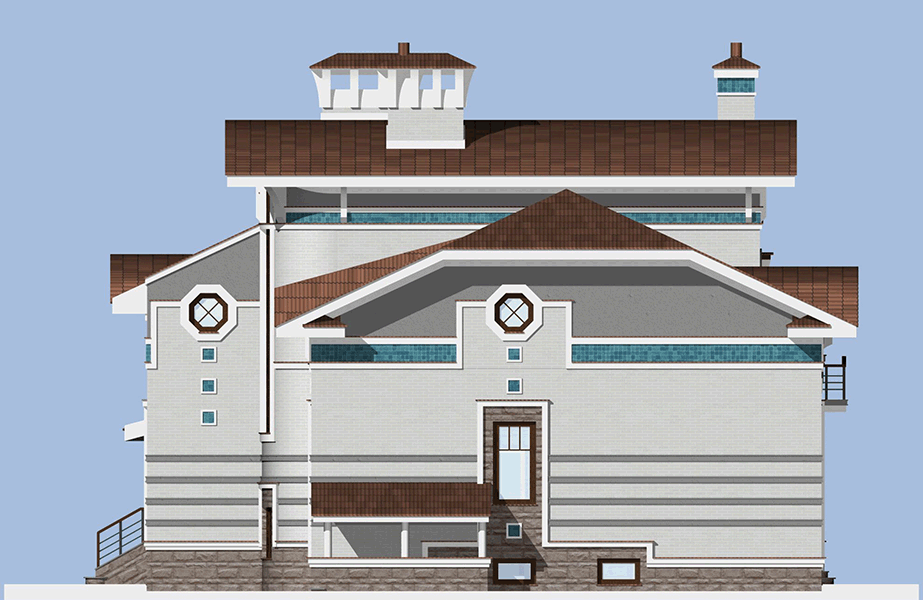

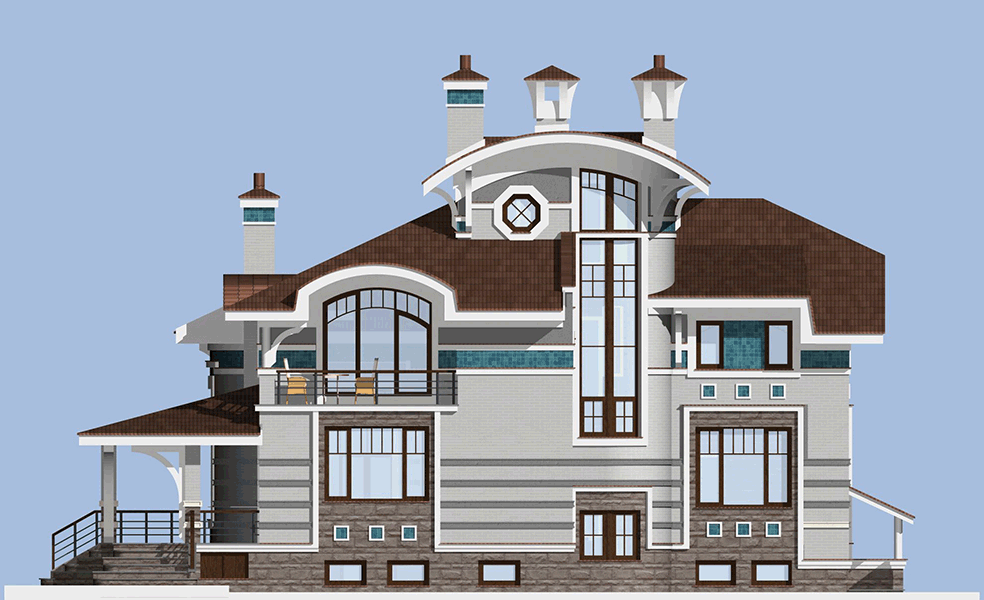

Фасад 1-5
Фасад 1-5

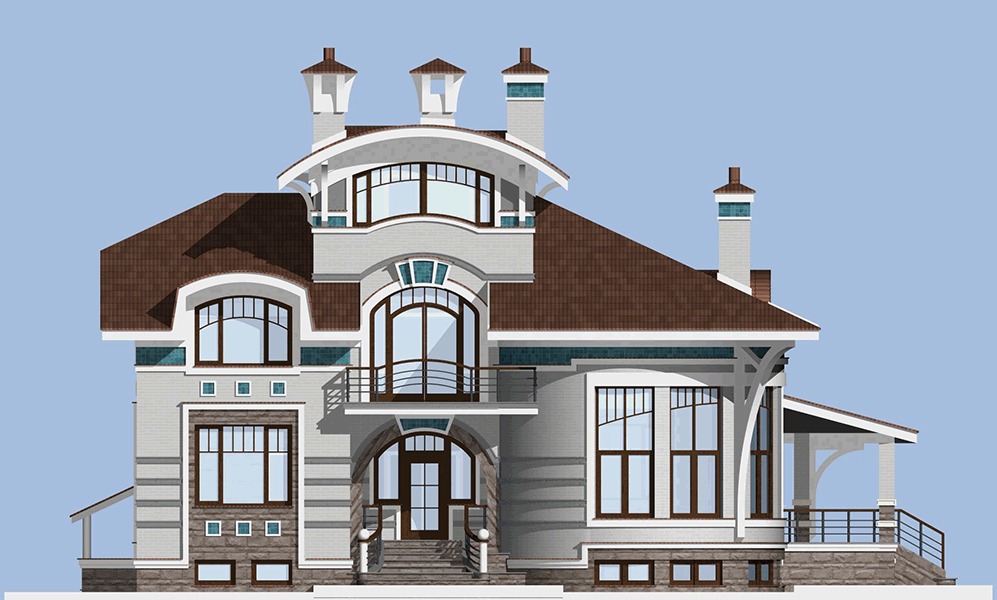

Фасад A-В
Фасад A-В

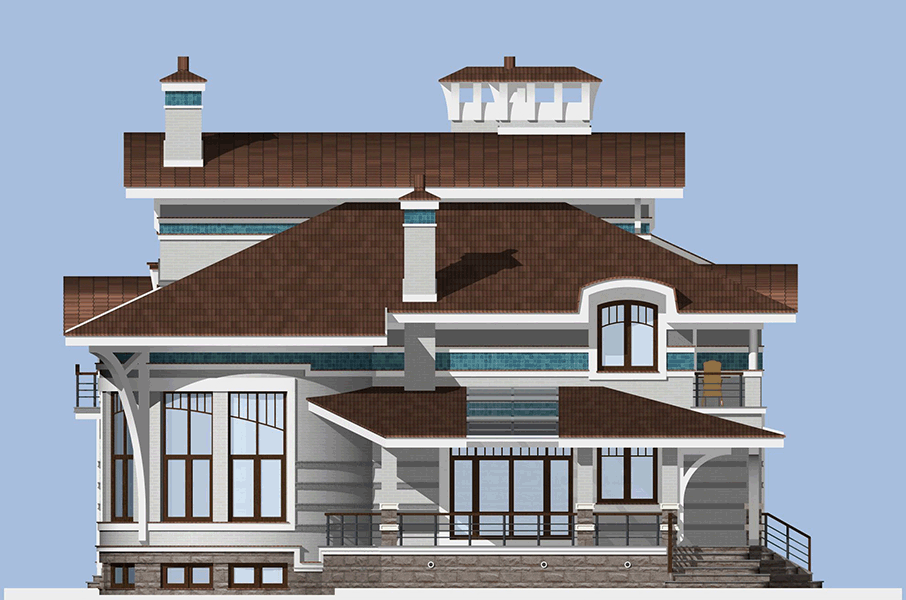

Фасад 5-1
Фасад 5-1
Фасад В-A
Фасад В-A

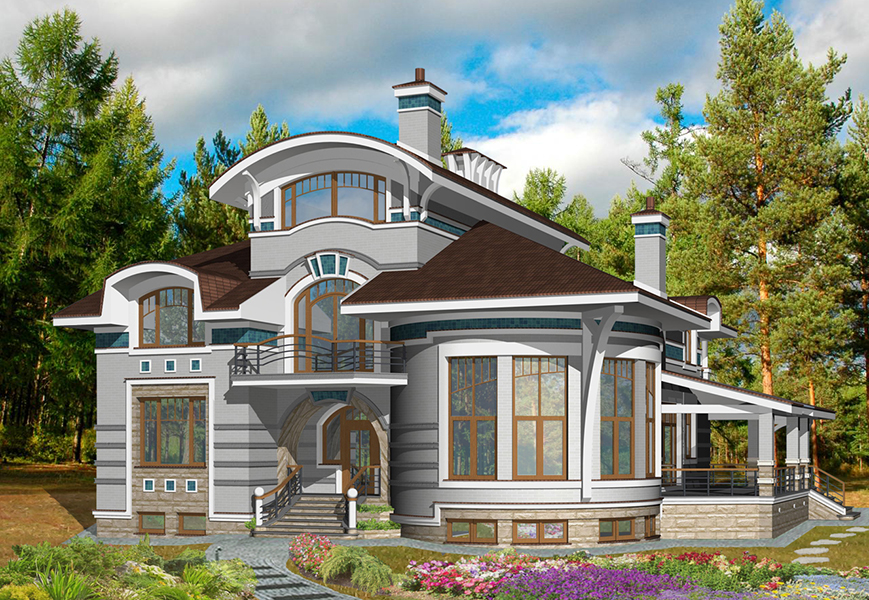

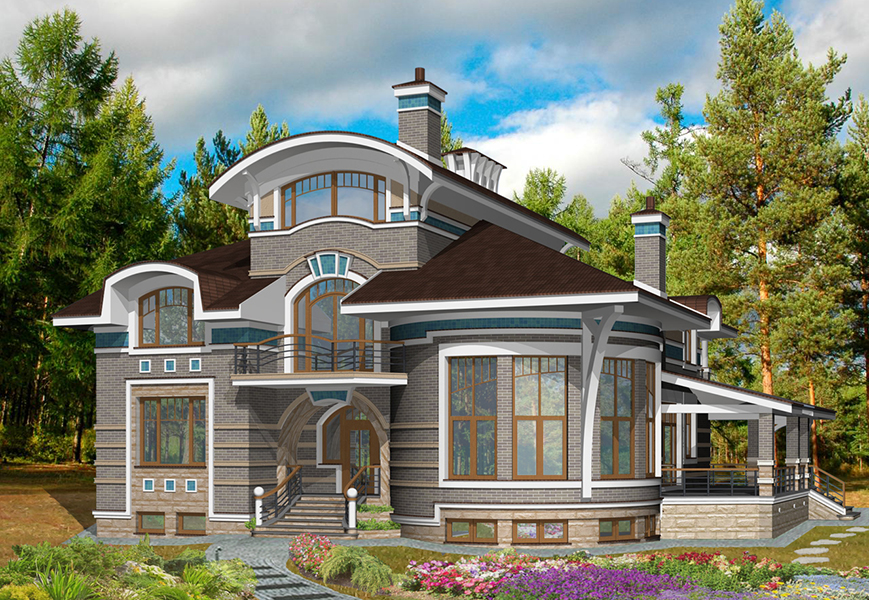

Модели
