Проекты : КО- 130 "Ильвер"
Общее описание
Площадь здания (строительная) 1 080,40 м2
Общая площадь (приведённая) 1 057 м2
Площадь застройки 524,60 м2
Этажность 2
Стены наружные -- из поризованных блоков (440 мм.) с наружной верстой из кирпича (120 мм.) толщ. 570 мм.
Стены внутренние несущие -- кирпичные 380 мм толщиной
Фундаменты -- монолитная ж/б плита
Перекрытия -- монолитные ж/б
Кровля -- скатная, мансардная, с деревянными стропилами по металлическим балкам; покрытие -- мягкая черепица
Лестницы -- монолитные ж/б
Окна -- деревянные или деревоаллюминиевые с двухкамерными стеклопакетами
Двери -- деревянные
Наружная отделка -- цоколь: натуральный (искусственный) камень, 1 - 2 этажи: декоративная фасадная плитка; детали - натуральный (искусственный) камень, декоративная штукатурка.
Стоимость
Стоимость рабочей документации по проекту КО- 130 "Ильвер" - 125 000 руб.
Комментарий: Разделы: АР, КР. Отопление, вентиляция, кондиционирование- штрабы.
Также см. проект «Г-8 (КО-130) "Ильвер" гараж»
Также см. проект «КОГ-130 "Ильвер" Гостевой дом»
Поэтажные планы

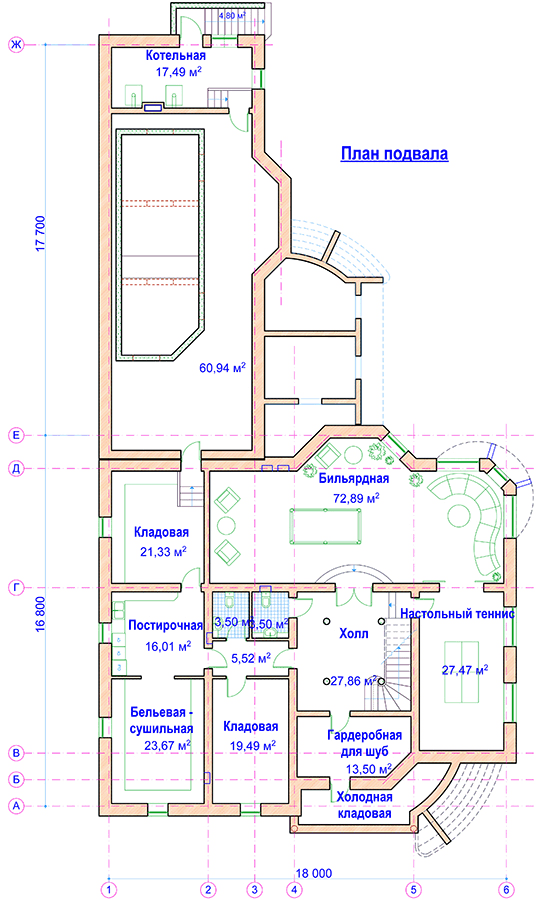

Цоколь

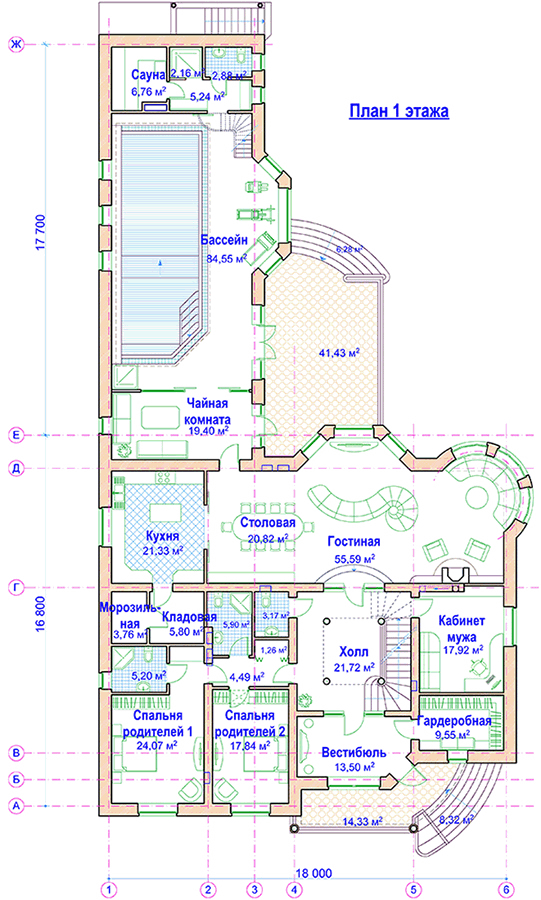

1-ый этаж

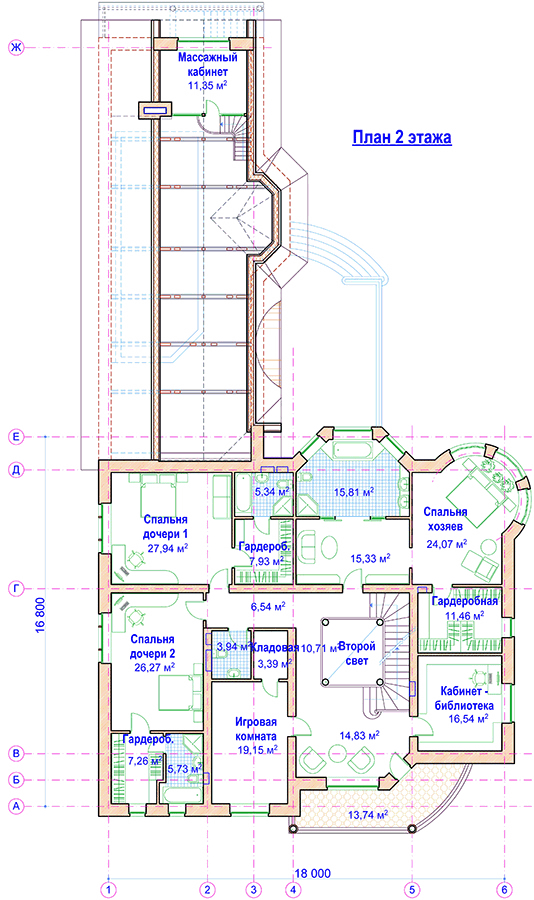

2-ой этаж

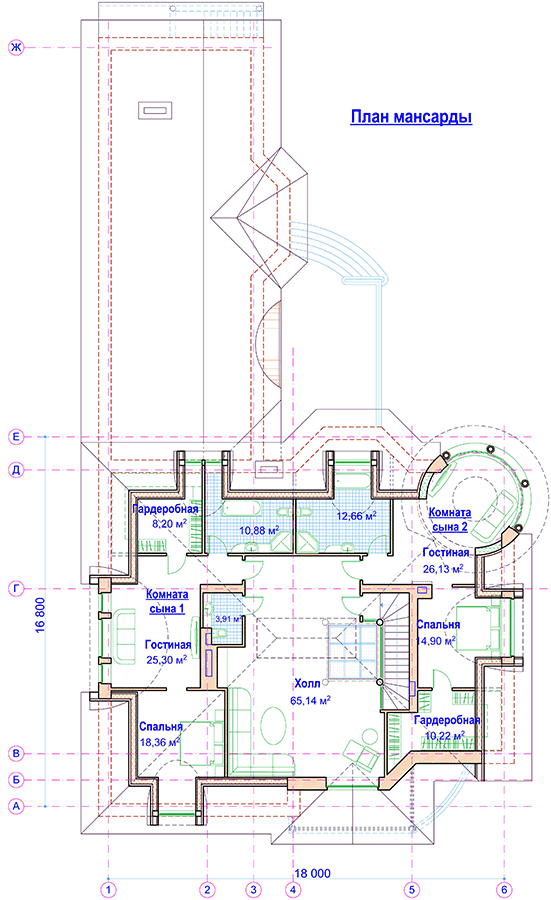

Мансарда

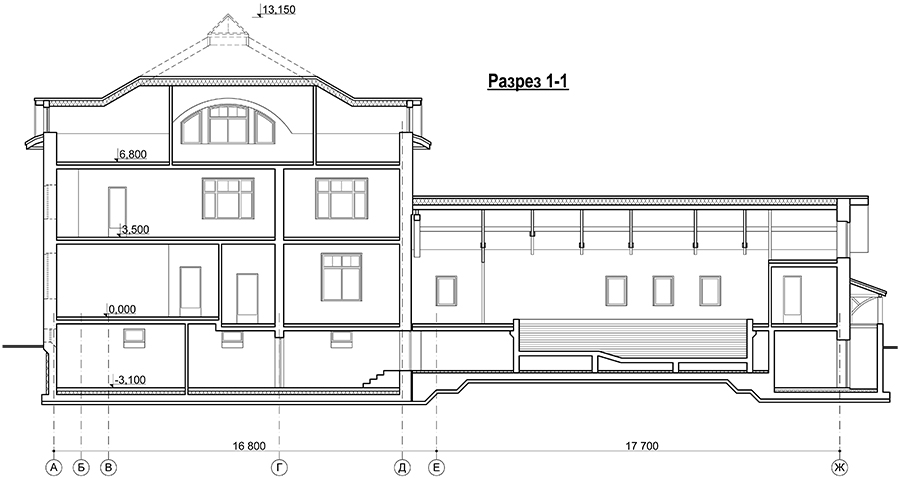

Разрез

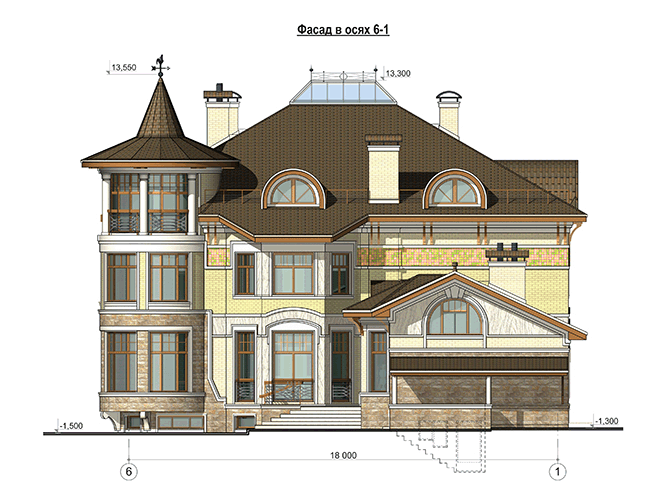

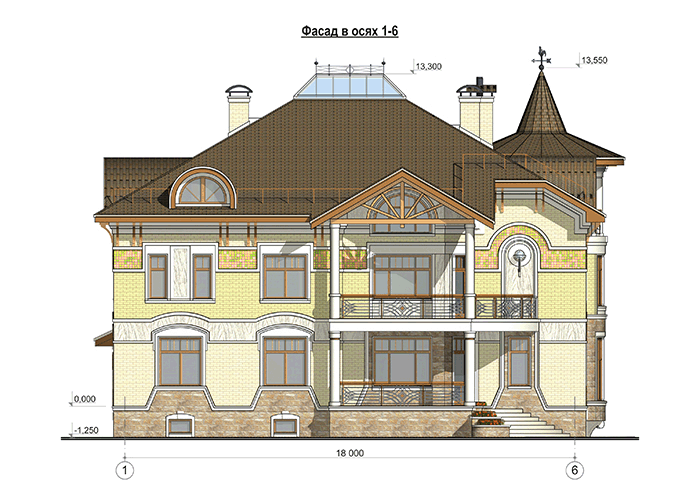

Фасад 1-10

Фасад 10-1

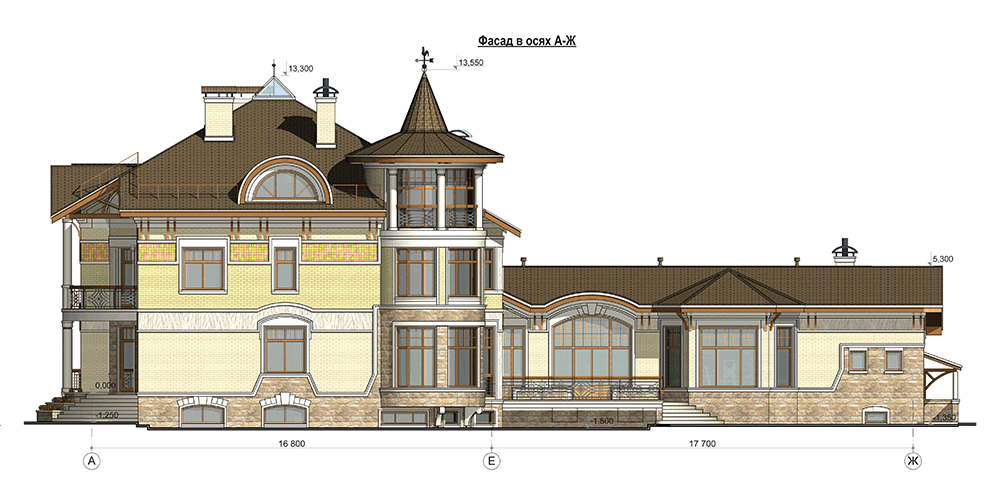

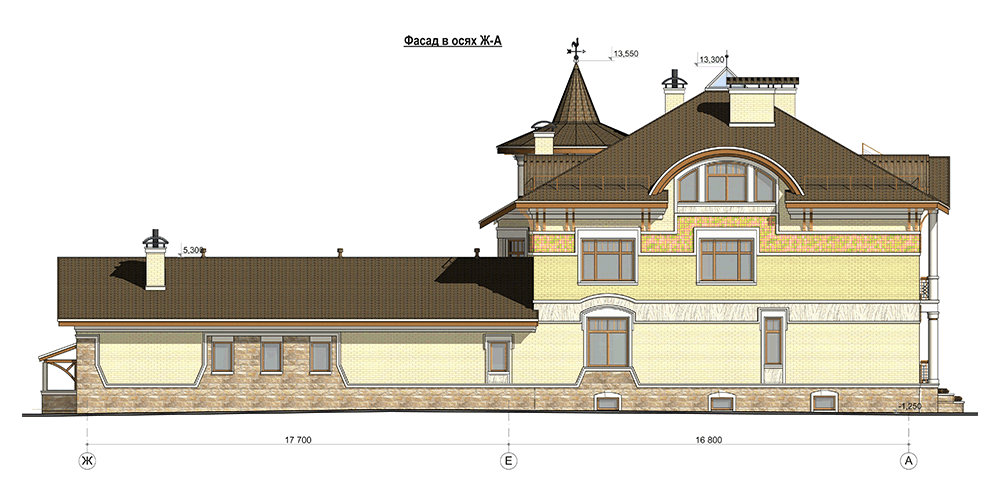

Фасад A-M

Фасад M-A

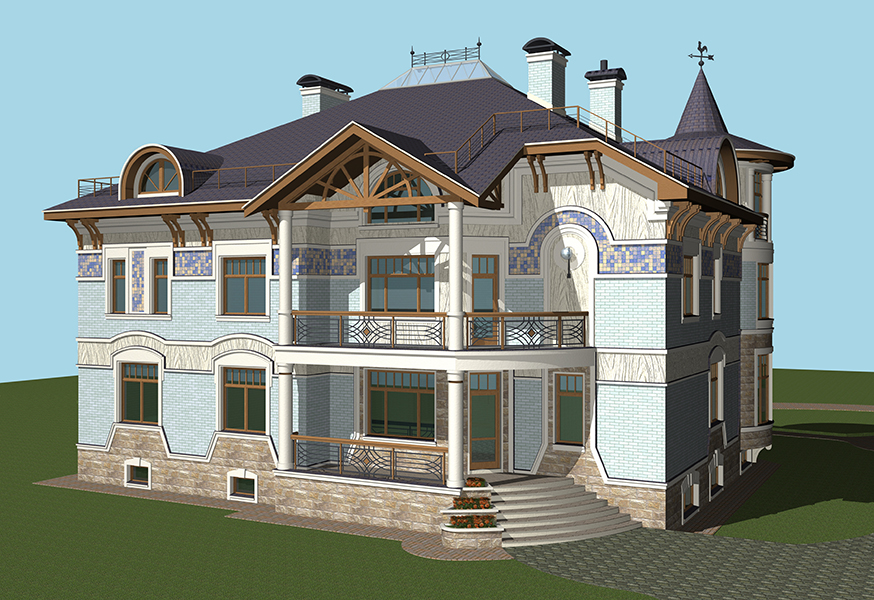

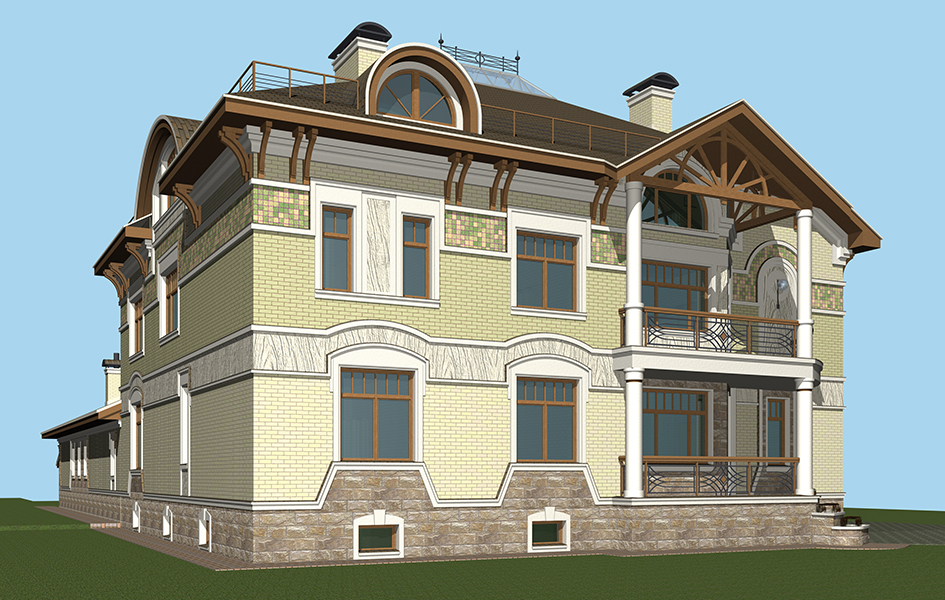

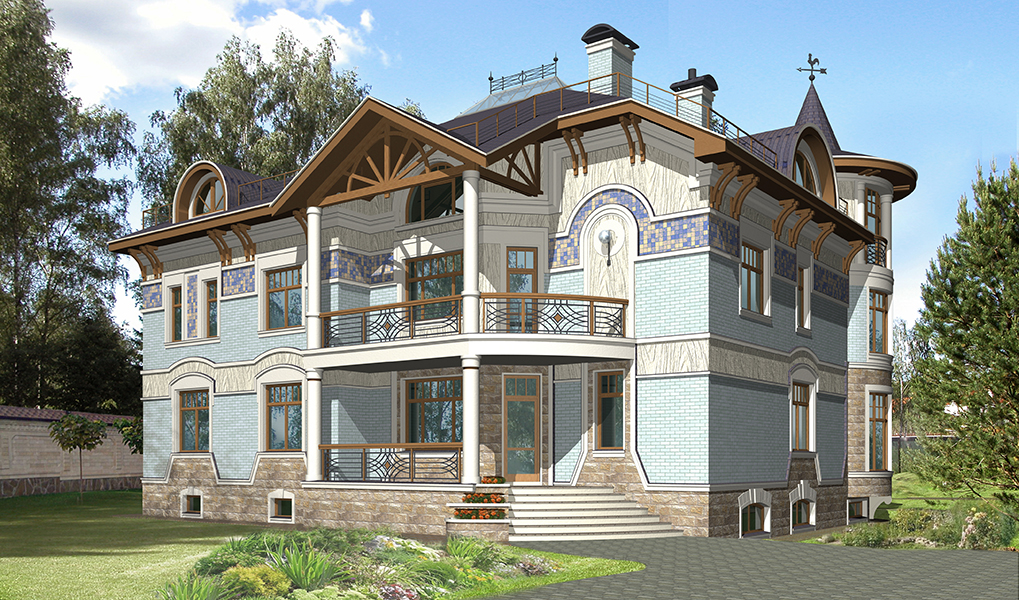

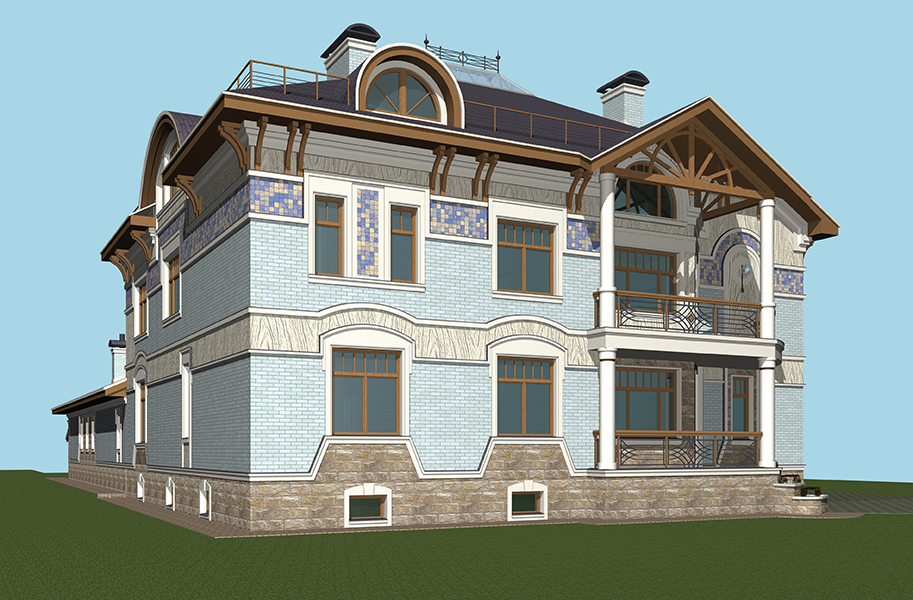

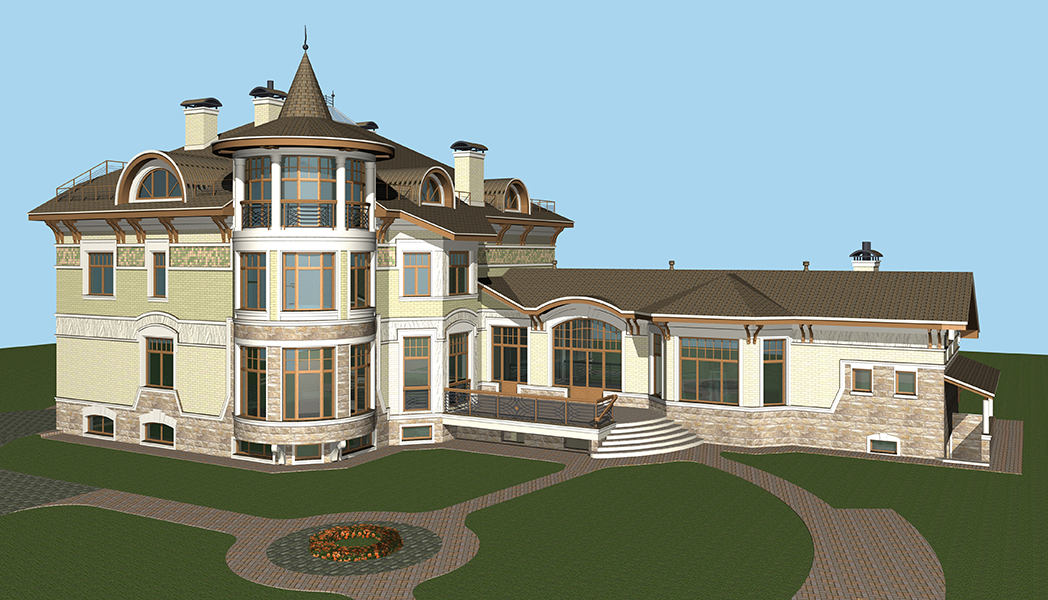

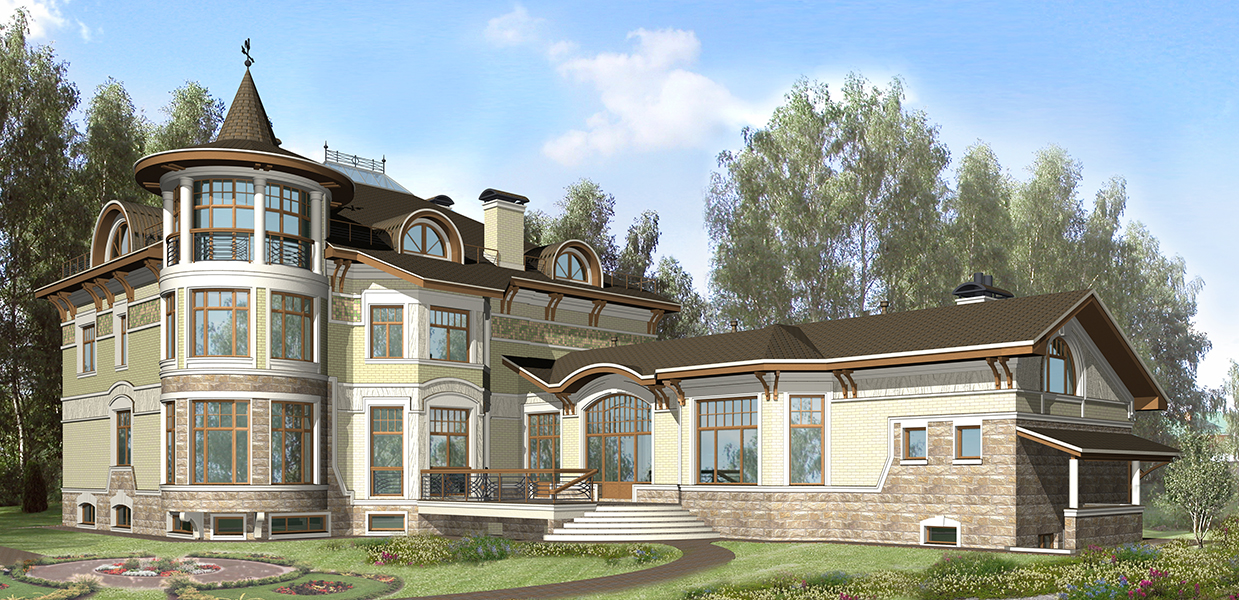

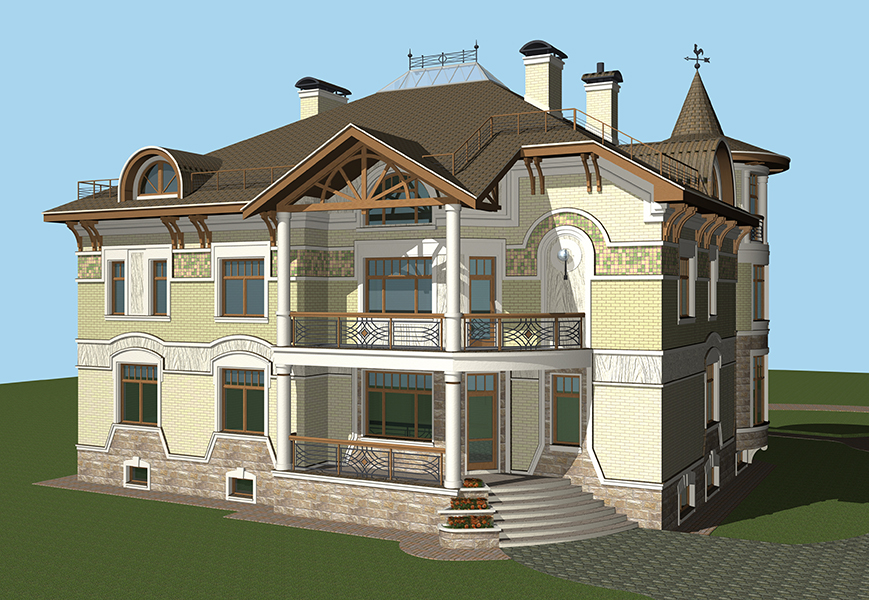

Модели

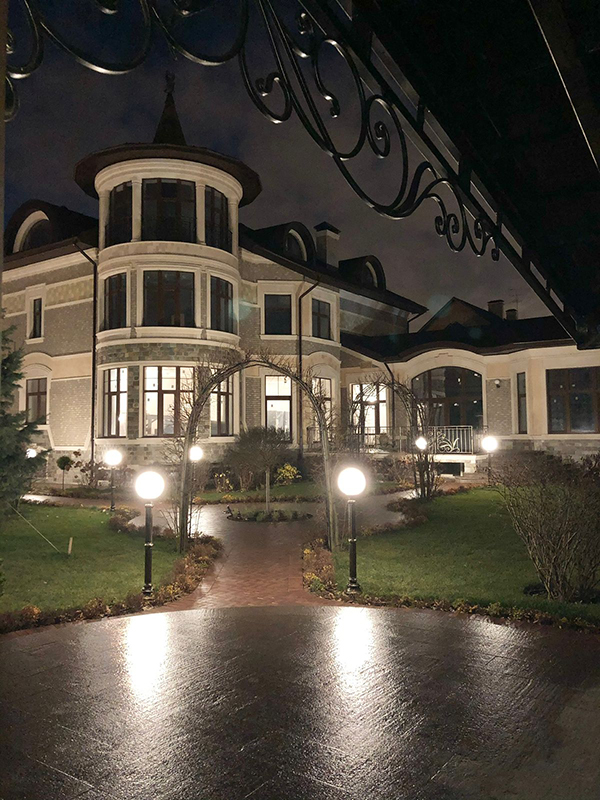

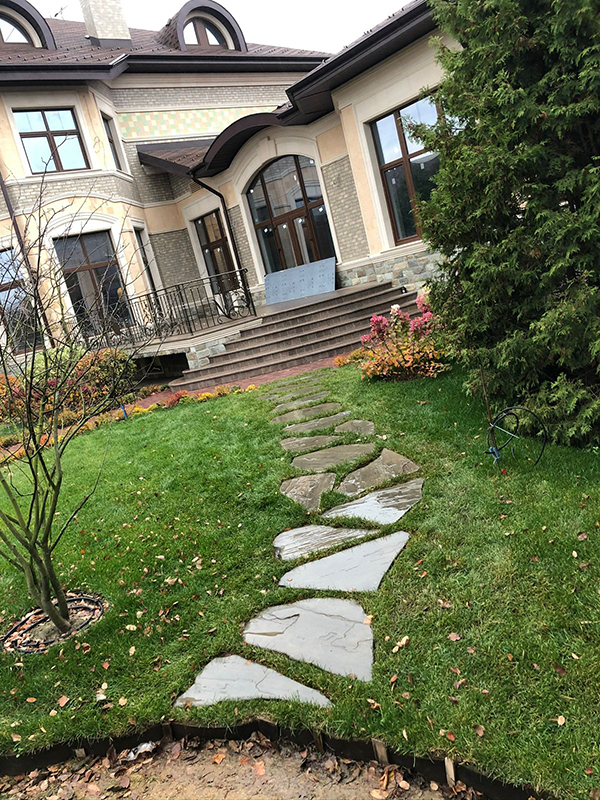

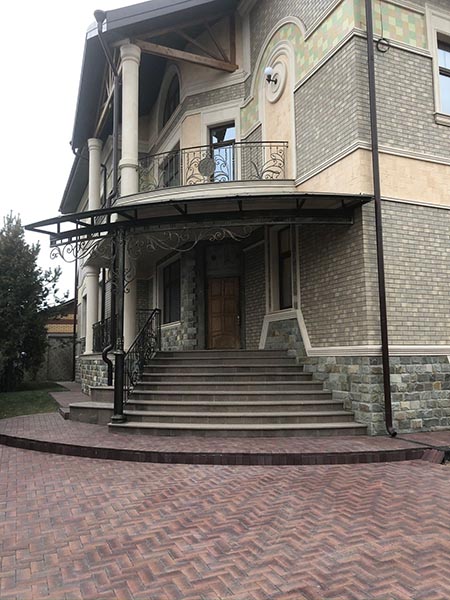

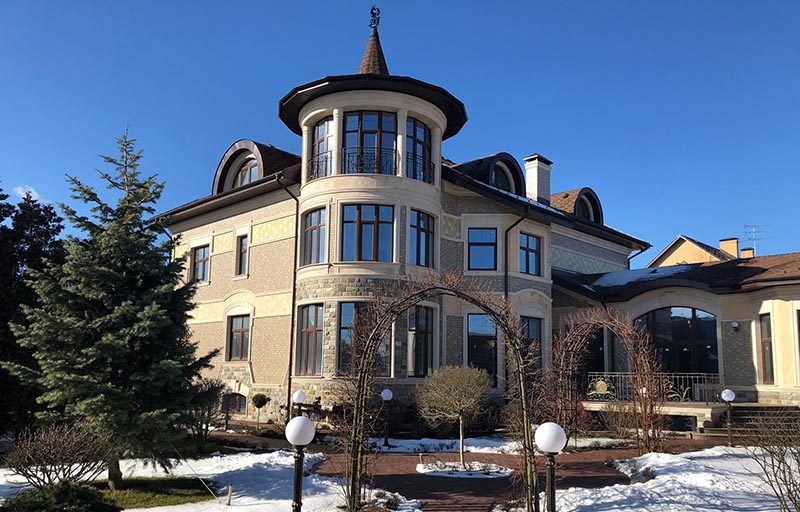

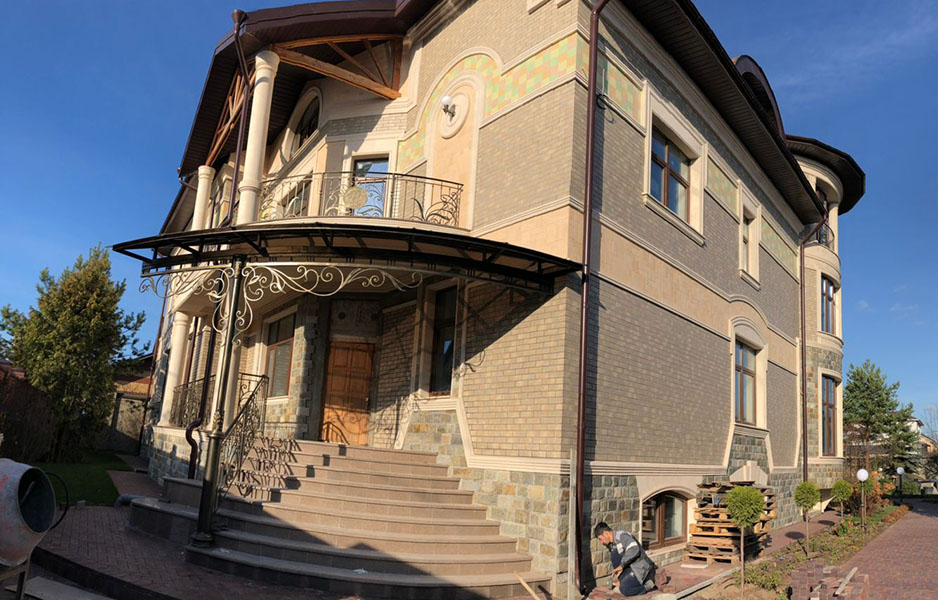

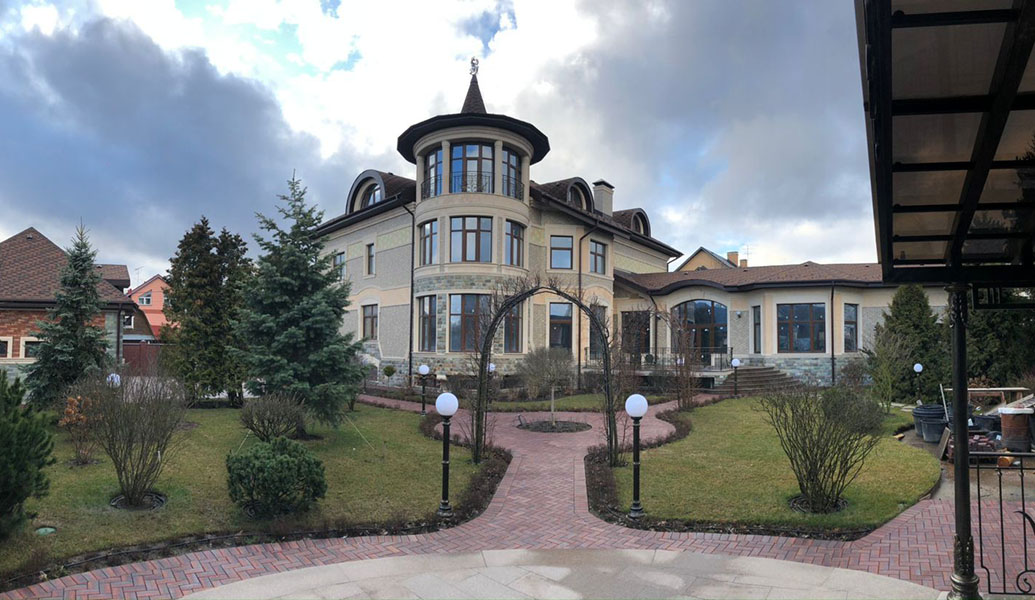

Фотографии
|
